　GY4-68型鍋爐離心風機適用于火力發電廠中230t /h以下蒸氣鍋爐的通、引風配套使用。在無其它特殊要求時，G4-68型亦可用于礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不超過80℃。引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前，必須加裝除塵效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機使用的壽命。

GY4-68型鍋爐離心風機型式：
通風機與引風機均為單吸入進氣，有№8、9、10、11、11.2、12.5、14、16共七個機號。每種風機均可制成右旋和左旋轉兩種型式。從電機一端正視風機，葉輪按順時針方向旋轉的，稱為右旋風機，以“右”表示；葉輪按逆時針旋轉的稱為左旋風機，以“左”表示。風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0°、45°、90°、135°、180°、225°共六種角度。風機的傳動方式均為D式，電機與風機聯接采用彈性聯軸器直聯傳動。

GY4-68型鍋爐離心風機結構：
這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。

　　葉輪：由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體，并在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命。

　　機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～12.5的機殼作成整體結構?！?4、16機殼的四分之一可拆掉。對于引風機，在蝸形板上方開有除灰門，同時適當加厚，以防煙灰磨損，延長使用壽命。

　　進風口：為收斂式流線形的整體結構，用螺栓固定在機殼入口側。

　　調節門：用來調節風機流量大小的裝置?！?~12.5由13片花辨式葉片組成，均軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向。對于左旋風機，扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作，必須很好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用硫化鉬高溫（260℃）潤滑脂，高溫運轉時能保證潤滑作用。

　　傳動組：傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。

G4－68型鍋爐離心通風機性能參數表

產品型號	轉速r/min	序號	全壓 Pa	流量 m³/h	電機
					型號	功率 kW
G4-68 № 8 D	1450	1	2178～1481	16985～30134	Y180M－4	18.5
G4-68 № 9 D	1450	1	2757～1874	24183～42906	Y200L－4	30
G4-68 № 9 D	960	1	1207～824	16011～28407	Y160L－6	11
G4-68 № 10 D	1450	1	3404～2315	33173～58856	Y250M－4	55
	960	1	1491～1010	21963～38966	Y180L－6	15
	730	1	863～589	16701～29631	Y160L－8	7.5
G4-68 №11.2 D	1450	1	4277～2904	46606～82688	Y280M－4	90
	960	1	1874～1275	30856～54745	Y225M－6	30
	730	1	1079～736	23464～41629	Y180L－8	11
G4-68 №12.5 D	1450	1	5327～3620	64791～114952	Y315L1－4	160
	960	1	2335～1589	42896～76106	Y280S－6	45
	730	1	1354～912	32619～57872	Y225M－8	22
G4-68 № 14 D	1450	1	6681～6327	91027～114518	Y355M2－4	250
	1450	2	6023～4532	126263～161499	Y355L2－4	315
	960	1	2923～2776	60266～75819	Y315S－6	75
	960	2	2639～1991	83595～106924	Y315M1－6	90
	730	1	1697～1148	45827～81307	Y280S－8	37
G4-68 № 16 D	960	1	3826～2600	89960～159606	Y355M1－6	160
	730	1	2207～1501	68407～121367	Y315M1－8	75
	580	1	1393～952	54351～96429	Y315S－10	45

Y4－68型鍋爐離心引風機性能參數表

產品型號	轉速r /min	序號	全壓 Pa	流量 m³/h	電機
					型號	功率 kW
Y4-68 № 8 D	1450	1	1540～1059	15889～29038	Y160L－4	15
Y4-68 № 9 D	1450	1	1952～1844	22623～28864	Y180L－4	22
	1450	2	1756～1344	31984～41345	Y200L－4	30
	960	1	853～589	14978～27374	Y160M－6	7.5
Y4-68 № 10 D	1450	1	2413～1658	31033～56715	Y225M－4	45
	960	1	1059～726	20546～37549	Y180L－6	15
	730	1	608～422	15623～28553	Y160M2－8	5.5
Y4-68 №11.2 D	1450	1	3021～2080	43599～79681	Y250S－4	75
	960	1	1324～912	28866～52754	Y200L2－6	22
	730	1	765～530	21950～40115	Y180L－8	11
Y4-68 №12.5 D	1450	1	3767～3561	60611～77331	Y315S－4	110
	1450	2	3394～2590	85692～110772	Y315M－4	132
	960	1	1648～1138	40129～73339	Y250M－6	37
	730	1	952～657	30515～55768	Y225S－8	18.5
Y4-68 № 14 D	1450	1	4728～3247	85154～155627	Y355M2－4	250
	960	1	2070～1422	56378～103036	Y315S－6	75
	730	1	1197～824	42871～78350	Y250M－8	30
Y4-68 № 16 D	960	1	2708～2560	84156～107372	Y315L1－6	110
	960	2	2433～1854	118979～153803	Y315L2－6	132
	730	1	1560～1079	63994～116954	Y315S－8	55
	580	1	991～677	50844～92922	Y315S－10	45

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。

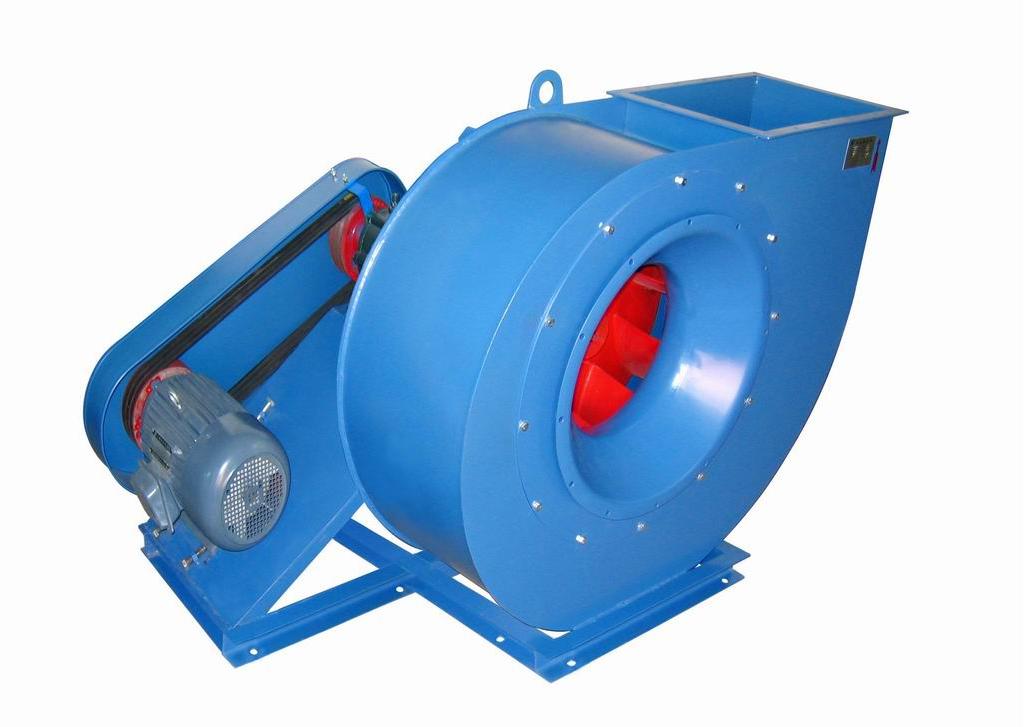

GY4-68型鍋爐離心風機
