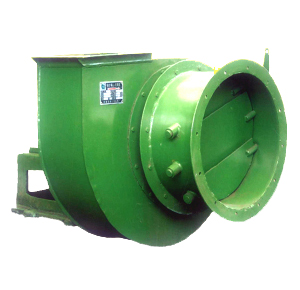

Y5-47離心風機用途

Y5-47型鍋爐離心引風機，是為適應燃用各種煤質并配有消煙除塵裝置的（1t/h~20t/h）工業鍋爐而聯合設計的鍋爐引風機，凡進氣條件相當，性能又相適應者均可先用，但最高溫度不得超過250℃。


Y5-47離心風機結構

風機主要由葉輪、機殼、進風口、傳動部、調節門等部發組成：

機殼：用鋼板焊接成蝸殼整體，N08以上“左”、“右”旋轉通用。

葉輪：由12片材料為16Mn的后傾平板葉片，焊接于弧錐形前盤與平板形后盤中間。

進風口：斂散式進風口制晟整體結構，用螺栓固定于機殼入風口一側。

傳動組：傳動主軸以鋼制成，采用滾動軸承。

調節門：用以調節風量，軸向裝于進風口前，轉動靈活，調節范圍，由全開到全閉，N08以上采用花瓣式，N06以下采用蝶閥式。

Y5-47離心風機型式：

1、引風機制成單吸入，通常機號有N04、5、6、8、9、12、12.4七種。

2、出風口位置以機殼的出風口角度表示。通常“左”“右”均可制成0°、90°、180°三種角度。

3、引風機可制成左旋和右旋轉兩種型式。從傳動部正視風機，凡葉輪順時針旋轉者均稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。
Y5-47離心風機參數：

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
