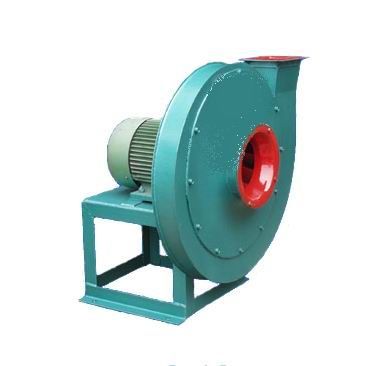

9-06型高壓離心風機

9-06型高壓離心風機生產廠家：周口市通用鼓風機有限公司（原周口風機廠）
產品貨號： 20148584106675
上架時間： 2014年08月05日
風機單位：臺
風機規格：高壓離心風機
產品熱度：
服務期限： 0年
瀏覽量：已有人關注

( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)

商品導航

水泥工業用風機

最近瀏覽商品

9-06型高壓離心風機介紹

9-06型高壓離心風機用途：

該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m³。

9-06型高壓離心風機結構特點：

該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。

1) 葉輪：9-06型風機長短葉片共36片。均屬前向彎曲葉型。

2）機殼：用普通鋼板焊接成蝸形殼整體。

3）進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。

4）傳動組：由主軸、軸承箱、聯軸器等組成。

9-06型高壓離心風機型式：

該鼓風機為單吸人式，9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7個機號。

通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、90度、180度共三種角度。

風機的傳動方式為C式和D式兩種。

9-06高壓小流量離心風機性能與選用件表

機號

傳動
方式

轉速
/(r/min）

流量
/(m3/h)

全壓/Pa

內功率
/kW

電動機

聯軸器GB/T
4323-1984

地腳螺栓GB/T
799-1988
(4個)

螺母GB/T
6170-2000
(4個)

墊圈GB/T
97.1-1985
(4個)

型號

功率/kW

6.3

2900

409.4
477.5
545.9
614
682.2
750.4
818.7

8989
8951
8891
8840
8777
8692
8606

1.70
1.88
2.04
2.22
2.47
2.81
3.26

Y132S1-2

5.5

TL7	38×82 60×142

M12×300

M12

7.1

2900

586
683
781.38
878.88
976.48
1074.1
1171.86

11410
11360
11290
11140
11030
10930

3.10
3.43
3.72
4.03
4.48
5.10
5.92

Y132S2-2

7.5

TL7	38×82 60×142

M12×300

M12

2930

838.19
977.76
1117.71
1257.28
1396.86
1536.44
1676.38

14490
14430
14330
14250
14150
14010
13870

5.62
6.22
6.75
7.33
8.14
9.26
9.84

Y160M1-2

TL7	42×112 60×142

M12×300

M12

2940

1193.44
1392.18
1591.43
1790.16
1989
2187.6
2386

18350
18270
18150
18040
17910
17740
17560

10.14
11.21
12.16
13.2
14.63
16.72
19.40

Y160M2-2

TL7	48×112 60×142

M12×300

M12

Y180M-2

2950

1637.1
1909.7
2183
2455.6
2728.3
3000.9
3274.2

22650
22550
22400
22270
22110
21900
21680

17.16
18.99
20.60
22.36
24.85
28.31
32.85

Y180M-2

TL7	48×112 60×142

M12×300

M12

Y200L1-2

TL7	55×112 60×142

Y200L2-2

11.2

2970

2300
2683
3067
3450
3833
4216
4600

28140
28290
28100
27940
27740
27470
27200

30.25
33.46
36.3
39.4
43.8
49.9
57.9

Y225M-2

TL7	55×112 60×142

M12×300

M12

Y280S-2

TL8	65×112 60×142

12.5

2970

3197
3729
4263
4796
5328
5861
6394

35380
35230
35000
34800
34550
34210
33880

52.38
57.94
62.85
68.22
75.84
86.4
100.26

Y280S-2

M12×300

M12

Y315S-2

110

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
