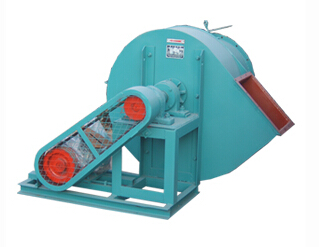

W5-48型高溫離心風機用途：
W5-48型高溫離心風主要用于輸送介質溫度在600℃以下不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的高溫氣體，氣體內所含的塵土及硬質顆粒物不大于150mg/m³。
W5-48型高溫離心風機結構：
(1)葉輪：由12個后傾平板形葉片、弧錐形前盤和平板形后盤焊接而成，材料采用耐熱不銹鋼。
(2)進風口：收斂式流線型，固定在風機入口側。
(3)機殼：用鋼板焊成蝸形體，機殼可制成整體或兩開、三開式結構。對于引風，適當加厚了蝸形板使其耐磨性加強。
(4)傳動組：由主軸、水冷卻裝置、軸承等組成。
W5-48型高溫離心風機形式：
(1)、風機為單吸入，機號有No.5.5、6、6.3、10、11.5、12.5等機號。
(2)、風機的出口位置以機殼的出口角度表示，左右旋均可制成0°、90°、180°必要時可制成左右45°、135°、225°、270°諸出口方向，用戶訂貨時除注明其左右旋外，還需注明出風口角度。
(3)、該風機可制成左、右旋轉兩種形式，從電動機一端正視，如葉輪順時針?lè)较蛐D(zhuǎn)稱右轉風機，以“右”表示；按逆時針?lè)较蛐D(zhuǎn)，稱左旋風機，以“左”表示。
(4)、風機的傳動為C式和D式，C式和D式分別代表帶輪傳動和聯軸器傳動。
W5-48型高溫離心風機參數
|
機號 |
轉速 |
全 壓 |
流量 |
電 動 機 |
|
|
r / min |
Pa |
m³/h |
型號 |
功率 KW |
|
5.5 |
2900 |
1983-1354 |
7140-13200 |
Y160M2-2 |
15 |
|
2900 |
1553-1060 |
7140-13200 |
Y160M2-2 |
15 |
|
2530 |
1509-1030 |
6229-11515 |
Y160M1-2 |
11 |
|
6 |
2900 |
2356-1609 |
9260-11515 |
Y180M-2 |
22 |
|
6.3 |
2240 |
1955-1336 |
8280-15245 |
Y160L-2 |
18.5 |
|
10 |
1450 |
1647-1124 |
21500-39500 |
Y225S-4 |
37 |
|
11.5 |
1450 |
2724-1883 |
32600-6000 |
Y280S-4 |
75 |
|
12.5 |
1180 |
2142-1612 |
34097-62906 |
Y250M-4 |
55
|
