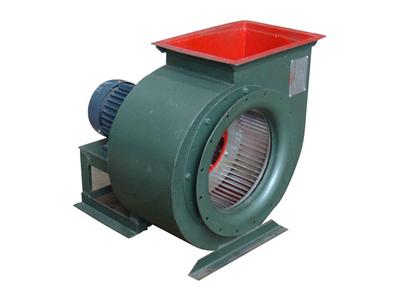

11-62型離心風機用途：
主要適用于廠礦企業、大小賓館、食堂及、公共場所管道抽風、廚房的排風或抽油煙之用。輸送介質為空氣或其它不自燃的，對人體無害的氣體，介質中不含有粘性物質，一般通風換氣使用溫度≤80℃，塵土及固體雜質≤150mg/m³。
11-62型離心風機結構：
11-62型離心風機主要由葉輪、機殼、進風口和電動機等部分組成。
（1）葉輪由72個前向薄板圓弧形葉片與輪盤、輪蓋鉚接而成。
（2）機殼采用鋼板焊接式整件結構，機組安裝方便。
（3）進風口裝于風紀兩側，與軸向平行的截面呈流線形截面，能使氣流順利地進入葉輪，損失較小。
（4）電動機轉子固定不動，葉輪安裝在電動機外殼上，由電動機外殼旋轉直接驅動。由于電動機采用軟特性，能借助三相調壓器，均勻地調節風機的轉速，以適應系統負荷多變的要求。
11-62型離心風機參數
|
型 號 |
功率 |
轉速（r/min） |
流量（m³/h） |
壓力（Pa） |
|
3# |
1.1 |
1400 |
2800～4200 |
550～300 |
|
1.5 |
1400 |
3300～5500 |
600～330 |
|
3.5# |
2.2 |
1400 |
5000～8500 |
580～400 |
|
3 |
1400 |
6500～10000 |
620～450 |
|
3.8# |
4 |
1400 |
8000～13000 |
630～420 |
|
4# |
5.5 |
1400 |
10000～15000 |
680～450 |
|
4# |
1.5 |
960 |
7000～10000 |
580～320 |
|
2.2 |
960 |
8500～12000 |
600～340 |
|
3 |
960 |
10000～14000 |
620～350 |
|
4.5# |
4 |
960 |
12000～17000 |
650～360 |
|
5.5 |
960 |
15000～19000 |
680～400 |
|
5# |
7.5 |
960 |
16000～22000 |
750～430 |
|
6# |
11 |
960 |
16950～22980 |
765～450
|
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
