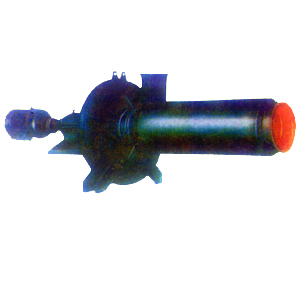

SNL高壓離心通風機介紹：
SNL系列水泥立窯用風機，適用于水泥行業該機配有調節門及電動執行器，也可以用來輸送物料、空氣及無腐蝕性、不自然、不含粘性物質的氣體，輸送介質的溫度一般不超過80℃。介質中所含的塵土及硬質細顆粒不大于150mg/m³。
SNL高壓離心通風機型式
1、本風機為單吸進。機號有№8.6D、9D、9.4D、9..8D共4個機號。
2、透風機可制成順時針和逆時針旋轉兩種型式。從機電一規矩視，如葉輪順時針旋轉稱為右旋風機，以“右”暗示；逆時針旋轉成為左旋風機，以“左”暗示。
3、風機出口位置以機殼的出吵嘴度暗示。“左”、“右”都可制成0°、45°、90°、135°、180°共5種角度。
4、風機傳動方式為D式。
SNL高壓離心通風機結構
№8.6～9.8重點由葉輪、機殼、進風口、傳動組等組成。
葉輪：SNL型風機葉片為24片，有12個長葉片和12個短葉片，均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不跨越160m/s。
機殼：用普通鋼板焊接成蝸形殼整體。
進風口：做成收斂式流線型整體結構，用螺栓固定于前蓋板上。

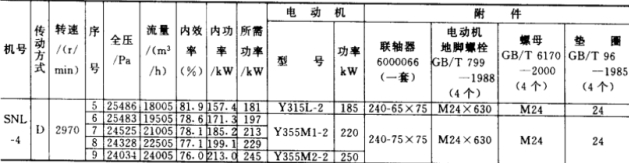

點擊看大圖
