4-72型玻璃鋼風機減振器臺座的安裝
減振器及減振臺座鋼架可配套供應，用戶可根據所需風機型號、風機轉速、旋轉方向、士風二位置、生產廠家、電機型號、減振器型號等選用訂貨。
本圖集配用了兩種減振器:TJ1型彈簧減振器和JG型橡膠剪切減振器。前者使用的環境溫度為-35℃~+60°C,用于室外時需要配置防雨罩;后者使用的環境溫度為一5℃~+50℃，也可用于室外。
減振體系總重中包括風機保溫層的重量，保溫層最大重量等于相應減振體系總重上限與下限的差。
4-72型玻璃鋼風機
減振臺座安裝程序:
（1）減振臺座可置于淺埋單獨基礎、水泥地面、樓面或屋面上。
（2）安裝減振臺座處的地面、樓面或?qū)用鎽?yīng)在安裝前找平。
（3）鋼支架不得與減振器焊接。
（4）減振臺座安裝程序:
1.先在預備安裝減振器的位置旁邊放置木墊塊（或千斤頂），數量不少于4個，高度需比減振器原始高度稍高。
2.將鋼支架放置在木墊塊上。
3.在鋼支架安裝風機、電機、風機機殼需要保溫時，保溫層應在風機安裝時同時施工完畢。
4.把減振器放置在予定位置上，拿去木墊塊，校驗各減振器壓縮后高度是否相等，如不相等，需移動減振器或風機、電機、使各減振器高度相等』同時應使鋼支架保持水平。
5.擰緊風機、電機及減振器與鋼支架連接的螺栓，減振器底部的橡膠直接置于地面、樓面或屋面二，不作任何錨固連接..
6.安裝風管與風機進出風口間的軟管接頭，軟管不得拉緊。
7.風機運行試驗，檢查風機運行的平穩性及減振器有無故障。
減振臺座安裝的允許偏差:
1.安裝減振器處支承結構上任意兩點的相對高差:2毫米。
2.各減振器之間在承受荷載1小時后相對高度偏差:

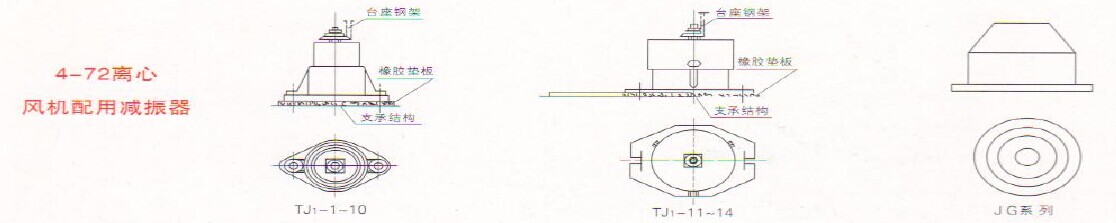

3.如圖所示 ：
4-72型風機減震器
