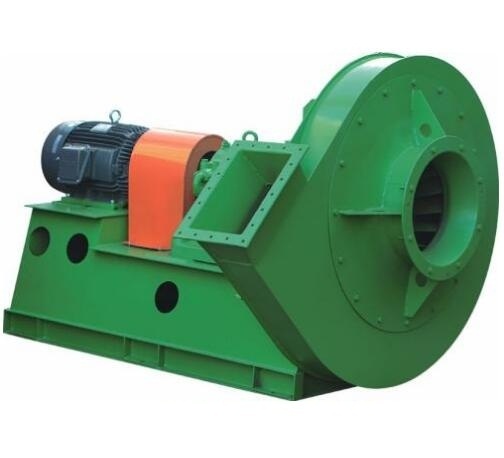

M9-26型煤粉離心風機介紹

M9-26型煤粉離心風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料，空氣及無腐蝕，無自燃，無黏性氣體，介質溫度不超過80℃。

風機是單個吸風單元，風機的編號是No。12. 5/13/14/15 / 16.5。風機有左右雙向的6種風機，出風角為0°45°45°90°90°135°180°/ 225°，均為D型驅動器。

風機主要由葉輪，機殼，進風口，傳動裝置等組成。

葉輪短和長葉片16個（也包括32個葉片，前后彎曲型，葉片，蓋，盤）全部由16Mn制成，并涂有耐磨層，最大外圓周速度為葉輪無葉擴壓器不超過140 m / s，葉輪經過靜力，動平衡校正和超速運行試驗形成，運轉平穩可靠。

機殼由兩部分組成，拆卸后可從轉子中提出，易于檢修。蝸殼板使用16Mn來提高耐磨性，其余部分則與普通鋼板焊接在一起。

入口會聚流線型結構，用螺栓固定在前蓋板上。

驅動組由主軸，軸承箱，聯軸器等組成。主軸由優質碳素鋼制成，帶有滾動軸承和水冷軸承箱，必須加水管。

多年來，中國生產的煤粉離心通風機是根據蘇聯數據設計的M7-29和M9-27風機。這兩種類型的風機的最大效率分別為69%和65%，并且在設計中未考慮葉輪的磨損。因此，除了耗電浪費外，還給生產和維護帶來了很多困難。

為了解決舊產品存在的問題，設計了一種高效的M9-26型煤粉離心風機。其特點如下：

1，性能上可以完全替代舊風機，最高效率為81.2，可節省大量電能。

2.葉輪（輪罩，輪盤，葉片）的材料由16Mn鋼板制成（舊風機為A3），并增加了耐磨層，使用壽命得以延長。

3.傳動部件（主軸除外）通常與舊產品一起使用，并且基本尺寸相同（排氣口0°除外），因此便于使用單位更換舊產品。

注意：No16.5D風機的外殼基本尺寸無法保持。

4.由于新風機的總壓力系數大，葉輪直徑較小，圓周速度也較小，從而提高了風機的工作穩定性。

M9-26型煤粉離心風機性能參數表
