鼓風機變頻節能分析

近幾年，隨著電子技術的飛速發展，變頻調速技術得到了普遍推廣及應用。同時變頻技術也已從U/F比控制、電壓空間矢量控制，發展到無速度傳感器的直接轉矩控制（DTC）。功率開關器件從GTO、GTR、IG- BTJPM,發展到IGCT,變頻器的優點在各個領域應用中被充分地證實。

在工業與民用鍋爐的節能控制中，也逐步引入了變頻調速技術，利用該技術對鍋爐輔機中的鼓（引）風機、水泵進行無級調速控制，得到了顯著的節能效果。

鍋爐傳統控制的弊端

鍋爐負荷由于存在隨季節或生產的周期性變化而差異較大，工業與民用鍋爐傳統控制手段存在如下缺陷：

1）負荷低時，風量過大，造成空氣過量，系數及排煙溫度過高，使?fàn)t堂溫度高熱效率卻低，形成二高二低現象。

2）由于輔機的轉速恒定，鍋爐負荷下降時，只能依靠調節管網中的風門或閥門來減少流量，此時風機或水泵本身的性能曲線雖然不變，但包括節流裝置在內的整個裝置效率明顯下降，且輔機造成大量的電能浪費。

為克服上述缺陷，設計了燃燒自動控制系統，采用計算機控制模型和變頻調速技術，達到節能的目的。

鍋爐燃燒自動控制系統

3.1  送風自動調節

當入煤量發生變化時，爐堂溫度與送風量有一極值關系。為了提高鍋爐熱效率，送風量與入爐煤量保持適當?shù)谋壤?，?jì)算機控制模型中廣泛采用這種自尋最佳風煤化調節規律，示意圖見圖1所示。K1為風煤化系數。

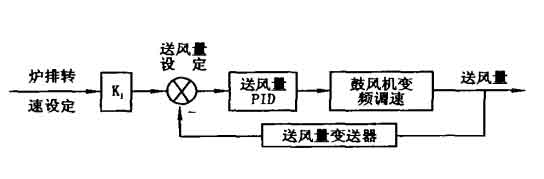

圖1送風自動調節示意圖

3.2  負壓自動調節

爐內壓力控制在微負壓狀態下，且能控制從爐堂到爐堂出口、對流管束、省煤器直到煙道出口的煙氣速度，從而控制各段熱量的分配和傳熱系數。圖2為爐堂負壓自動調節示意圖。

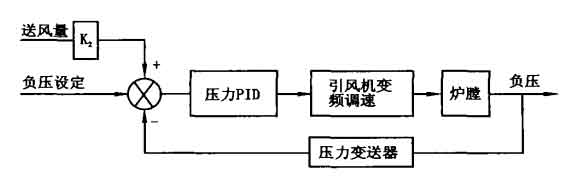

圖2負壓自動調節示意圖

變頻調速的自控方式及節能理論依據

4.1  變頻調速的自控方式

1）  開環控制：適用在恒速輸出量不變條件下，其電路簡單、費用低，示意圖如圖1所示。

圖3開環控制方塊圖

2）  閉環控制：適用在變速、輸出量變動條件下, 如圖2所示。

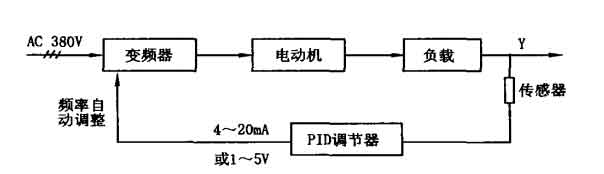

圖4閉環控制方塊圖

閉環控制要增加傳感器、調節器，投資及安裝量稍大，但能提高控制精度，可達≤1%,且閉環控制較開 環控制多節電5%?10%。在鍋爐輔機（風機、水泵）中均采用閉環控制。

4.2 風機（泵）變頻調速節能的依據

風機（水泵）負載轉矩與轉速的關系：

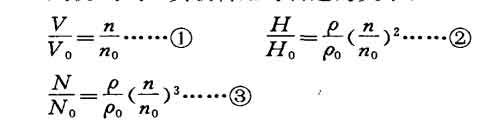

式中：V—風機轉速n時的風量;Vo—風機轉速n₀ 時的風量;H―風機轉速n時的全壓；H₀一風機轉速n₀時的全壓；N一風機轉速n時的軸功率；N。一風機轉速n₀時的軸功率；n一風機運行轉速；n₀一風機基準（額定）轉速;ρ、ρ₀一不同介質的密度。

若忽略介質密度ρ的影響，則風機功率Nccn³,即風機功率和轉速立方成正比。同理，泵類軸功率也與其轉速立方成正比。若轉速n降為額定轉速的70%,則功率降低到34%。

若電動機以定速運轉，用擋板（閥門）調節風（流） 量的方法，改為根據所需要的風（流）量而調節轉速的技術手段，會節約大量電能。鼓風機運轉特性見圖5所示。泵類的全揚程特性見圖6所示。功率特性見圖7所示。風機泵類其節電率見表1。

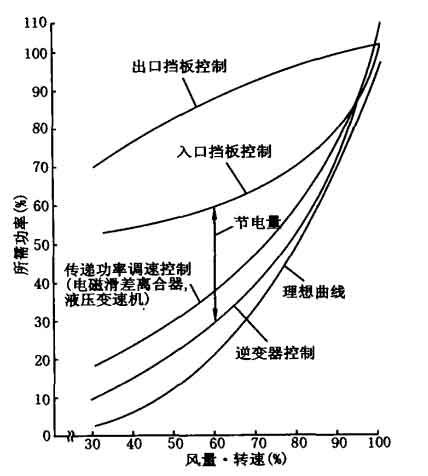

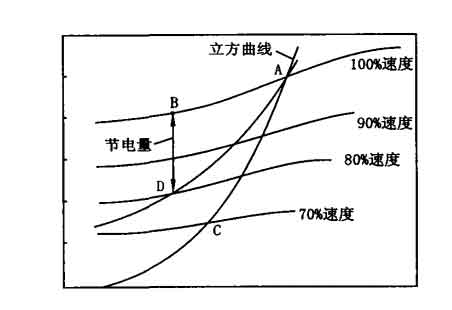

圖5鼓風機的運轉特性（風量、轉速一所需功率特性）

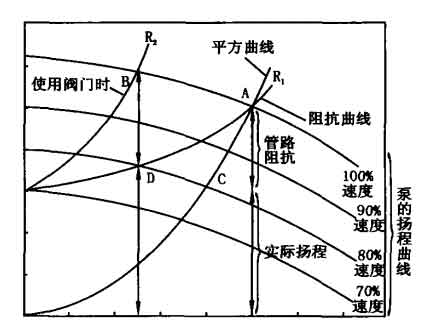

圖6泵的全揚程一流量特性

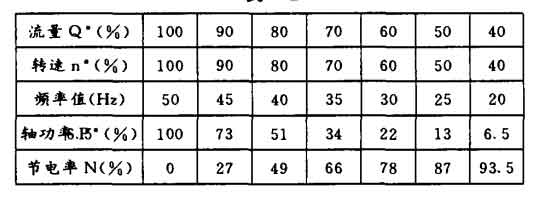

表1

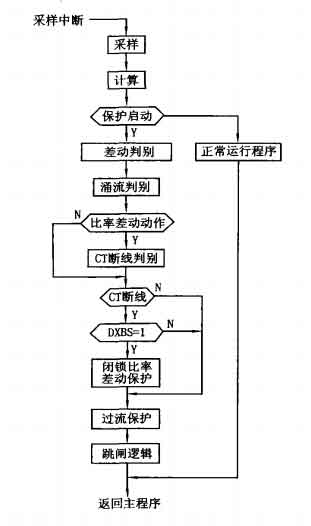

圖4保護裝置的軟件模塊框圖

能化故障診斷、可靠性高、功能性強以及調試、維護簡便和能實現集中和遠程控制等優點。

微機式保護裝置的研制和應用不僅提高了電力變壓器運行的可靠性，同時對于實現企業供電系統運行和集中控制的自動化、智能化有著重要的意義和廣闊的應用前景。

節能效果經濟分析

下面以10T鍋爐為例，僅對其鼓引風機進行變頻調速控制。

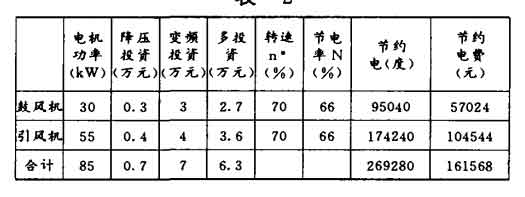

鼓風機30kW,引風機55kW,變頻器投資分別為 3萬與4萬元,共投資7萬元。若按調速后轉速為額定轉速的70%,每天運行16小時,每年按300個工作日計算，每度電按0. 6元，其節約的電費、電量如表2所示。一次性多投資回收期僅為(6.3*10⁴)/161568（年），效益特別顯著。以上計算中，還未考慮去掉風門電動執行機構節省的投資、變頻后使鼓引風機軟起動、軟停止、工作電流降低使鼓引風機電動機壽命延長等帶來的經濟效益，如考慮以上因素，則綜合效益更加顯著，投資回收期更短。

圖7功率特性

表2

在平方減轉矩負載（即功率Pccn³）中，特別是流體負載（風機、泵）中，推廣應用變頻調速技術有著顯著的經濟效益和廣闊的前景。功率開關器件IGBT具有快速的開關特性，配以矢量控制，且裝置模塊化，在低壓和小功率范圍內，幾乎取代了其它的調速裝置。近期集成門控晶閘管IGCT投入使用，其性能優于GTO、 IGBT,適用于中壓（3000V以上）、大功率的流體負載。在控制技術上也已發展到直接轉矩控制DTC。這些技術、器件的應用，應根據具體的負載及采用的目的（是節能還是調速）來具體實施。
