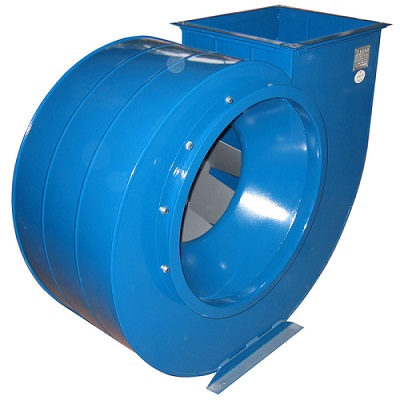

4-68型離心風機用途：
4-68型離心風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下：
1、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
2、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。
3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克／立方米。
4、氣體的溫度：不得超過80度。
4-68型離心風機結構特點
機號為NO2.8-5的4-68型風機主要由葉輪，機殼，進風口等部分配直聯電動機組成，NO6.3-20除上述部分外還有傳動組部分。
1 、葉輪由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均碳鋼板制造，并經過靜，動平衡校正，空氣性能良好，效率高，運轉平穩。
2、 進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
3、機殼是用優質碳鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-12.5機殼做成整體，不能拆開，NO16,20的機殼制成兩開式，沿中分水平分為兩半，用螺栓連接。
4、 傳動部分由主軸，軸承箱，軸承，皮帶輪或聯軸器組成。
4-68型離心風機型式：
1、本風機制成單吸入，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。
2、風機的出口位置，以機殼的出風口角度表示。“左”、“右”均可制成0°，45°，135°，180°，225°共六種角度。
3、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機， 以“左”表示。
4、風機的傳動方式：有A、B、C、D四種，№2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用D2／T2型)；N06.3-12.5采用懸臂支承裝置，又分為C式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№l6、20為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
4-68型離心通風機安裝調整試運轉
安裝前：應對風機各部件進行全面檢查，查看機件是否完整，葉輪與機殼的旋轉方 向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈 活等，如發現問題，應予以修復。
安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具和雜物，在一些結合面上， 為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，機殼與 進出風管道聯接面均應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各 部件上，并注意保證風機的水平位置。
安裝要求：
按圖紙所示位置與尺寸進行安裝，為確保高效率，特別要保證進風口與葉輪的軸向 和徑向間隙尺寸。
安裝Nq6.3D~12.5D時，要保證風機主軸的水平位置和電機軸的同軸度，聯軸器 的安裝要符合彈性聯軸器安裝的技術要求。
對C式傳動風機，主軸三角帶輪與電機三角帶輪相對應的槽不得錯位。
安裝后：試撥傳動組，檢查是否有過緊、刮蹭或碰撞現象，如有應排除之。
風機的試運轉：
全部安裝完畢，在總檢合格后，方可進行試運轉。
為防止電機因過載燒毀，在風機啟動和試運轉時必須在無載荷（關閉管道中的閥門）
|
4-68型NO. 2.8A、3.15A、3.55A性能參數表
|
|
機號
|
傳動方式
|
轉速r/min
|
序號
|
全壓Pa
|
流量m3/h
|
內效率％
|
內功率KW
|
所需功率KW
|
電動機
|
|
型號
|
功率
|
|
2.8
|
A
|
2900
|
1
2
3
4
5
6
7
|
970
970
961
921
853
764
657
|
1131
1319
1508
1696
1885
2073
2262
|
78.5
83.2
86.5
87.9
86.1
80.1
73.5
|
0.39
0.43
0.47
0.49
0.52
0.55
0.56
|
0.59
0.65
0.71
0.74
0.73
0.77
0.78
|
Y802-2
|
1.1
|
|
2.8
|
A
|
1450
|
1
2
3
4
5
6
7
|
245
245
235
225
215
186
166
|
565
660
754
848
942
1037
1131
|
78.5
83.2
86.5
87.9
86.1
80.1
73.5
|
0.049
0.054
0.057
0.060
0.066
0.067
0.071
|
0.07
0.08
0.09
0.09
0.10
0.10
0.11
|
Y801-4
|
0.55
|
|
3.15
|
A
|
2900
|
1
2
3
4
5
6
7
|
1245
1245
1225
1176
1098
980
853
|
1825
2093
2362
2630
2899
3167
3435
|
79.9
84.3
87.3
88.6
87.0
81.3
75.2
|
0.79
0.86
0.92
0.97
1.02
1.06
1.08
|
1.11
1.20
1.29
1.36
1.33
1.38
1.40
|
Y90S-2
|
1.5
|
|
3.15
|
A
|
1450
|
1
2
3
4
5
6
7
|
313
313
304
294
274
245
215
|
912
1047
1181
1315
1449
1583
1718
|
79.9
84.3
87.3
88.6
87.0
81.3
75.2
|
0.10
0.11
0.11
0.12
0.13
0.13
0.14
|
0.14
0.14
0.14
0.16
0.17
0.17
0.18
|
Y801-4
|
0.55
|
|
3.55
|
A
|
2900
|
1
2
3
4
5
6
7
|
1608
1608
1569
1510
1402
1265
1108
|
2708
3092
3477
3861
4245
4629
5013
|
81.1
85.3
88.1
89.4
87.8
82.5
76.7
|
1.49
1.62
1.72
1.81
1.88
1.97
2.01
|
1.94
2.11
2.24
2.35
2.44
2.56
2.41
|
Y100L-2
|
3
|
|
3.55
|
A
|
1450
|
1
2
3
4
5
6
7
|
402
402
392
372
353
313
274
|
1354
1546
1738
1930
2122
2315
2507
|
81.1
85.3
88.1
89.4
87.8
82.5
76.7
|
0.19
0.20
0.21
0.22
0.24
0.24
0.25
|
0.29
0.30
0.32
0.33
0.36
0.36
0.38
|
Y801-4
|
0.55
|
|
|
4-68型NO. 4A、4.5A、5A性能參數表
|
|
機號
|
傳動方式
|
轉速r/min
|
序號
|
全壓Pa
|
流量m3/h
|
內效率％
|
內功率KW
|
所需功率KW
|
電動機
|
|
型號
|
功率
|
|
4
|
A
|
2900
|
1
2
3
4
5
6
7
|
2069
2059
2010
1931
1794
1627
1431
|
3984
4534
5083
5633
6182
6732
7281
|
82.3
86.2
88.9
90.0
88.6
83.6
78.2
|
2.78
3.01
3.19
3.36
3.48
3.64
3.70
|
3.34
3.61
3.83
4.03
4.18
4.37
4.44
|
Y112M-2
|
4
|
|
4
|
A
|
1450
|
1
2
3
4
5
6
7
|
519
509
500
480
451
402
353
|
1992
2267
2542
2816
3091
3366
3641
|
82.3
86.2
88.9
90.0
88.6
83.6
78.2
|
0.35
0.37
0.40
0.42
0.44
0.45
0.46
|
0.53
0.56
0.60
0.63
0.66
0.65
0.69
|
Y802-4
|
0.75
|
|
4.5
|
A
|
2900
|
1
2
3
4
5
6
7
|
2657
2628
2569
2461
2294
2069
1833
|
5790
6573
7355
8137
8920
9702
10485
|
83.3
87.0
89.5
90.5
89.2
84.5
79.4
|
5.13
5.51
5.86
6.15
6.37
6.60
6.72
|
5.90
6.34
6.74
7.07
7.33
7.59
7.73
|
Y132S2-2
|
7.5
|
|
4.5
|
A
|
1450
|
1
2
3
4
5
6
7
|
666
657
637
617
568
519
460
|
2895
3286
3678
4069
4460
4851
5242
|
83.3
87.0
89.5
90.5
89.2
84.5
79.4
|
0.64
0.69
0.73
0.77
0.79
0.83
0.85
|
0.90
0.97
1.02
1.08
1.11
1.16
1.19
|
Y90S-2
|
1.1
|
|
5
|
A
|
2900
|
1
2
3
4
5
6
7
|
3314
3265
3187
3049
2844
2589
2304
|
8050
9123
10197
11270
12343
13416
14490
|
84.2
87.6
90.0
91.0
89.8
85.3
80.5
|
8.80
9.44
10.03
10.49
10.86
11.31
11.52
|
10.12
10.86
11.53
12.06
12.49
13.01
13.25
|
Y160M2-2
|
15
|
|
5
|
A
|
1450
|
1
2
3
4
5
6
7
|
823
813
794
764
715
647
578
|
4025
4562
5098
5635
6172
6708
7245
|
84.2
87.6
90.0
91.0
89.8
85.3
80.5
|
1.09
1.18
1.25
1.32
1.37
1.41
1.45
|
1.42
1.53
1.63
1.72
1.78
1.83
1.89
|
Y100L1-4
|
2.2
|
|
|
4-68型NO. 6.3D、8D性能參數表
|
|
機號
|
傳動方式
|
轉速r/min
|
序號
|
全壓Pa
|
流量m3/h
|
內效率％
|
內功率KW
|
所需功率KW
|
電動機
|
|
型號
|
功率
|
|
6.3
|
D
|
1450
|
1
2
3
4
5
6
7
|
1323
1304
1274
1216
1137
1039
921
|
8320
9393
10467
11540
12614
13678
14761
|
84.8
88.1
90.5
91.4
90.2
85.9
81.3
|
3.61
3.86
4.09
4.26
4.42
4.60
4.65
|
4.42
4.73
5.01
5.22
5.41
5.63
5.69
|
Y132S-4
|
5.5
|
|
6.3
|
D
|
960
|
1
2
3
4
5
6
7
|
578
568
558
529
500
451
402
|
5508
6219
6930
7641
8351
9062
9773
|
84.8
88.1
90.5
91.4
90.2
85.9
81.3
|
1.04
1.11
1.19
1.23
1.29
1.32
1.34
|
1.38
1.47
1.58
1.63
1.71
1.75
1.78
|
Y112M-6
|
2.2
|
|
8
|
D
|
1450
|
1
2
3
4
5
6
7
|
2157
2118
2059
1971
1842
1676
1500
|
17585
19783
21982
24179
26378
28576
30774
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
12.29
13.10
13.81
14.40
14.87
15.35
15.56
|
14.4
15.4
16.2
16.9
17.4
18.0
18.3
|
Y180M-4
|
18.5
|
|
8
|
D
|
960
|
1
2
3
4
5
6
7
|
941
931
902
863
804
735
657
|
11643
13098
14553
16009
17464
18919
20375
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
3.55
3.82
4.01
4.17
4.30
4.46
4.51
|
3.55
3.82
4.01
4.17
4.30
4.46
4.51
|
Y132M2-6
|
5.5
|
|
8
|
D
|
730
|
1
2
3
4
5
6
7
|
549
539
519
500
470
421
382
|
8853
9960
11067
12173
13280
14387
15403
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
1.55
1.65
1.76
1.84
1.91
1.94
2.00
|
2.1
2.2
2.3
2.4
2.5
2.57
2.7
|
Y132M-8
|
3
|
|
|
4-68型NO. 10D、12.5D性能參數表
|
|
機號
|
傳動方式
|
轉速
r/min
|
序號
|
全壓
Pa
|
流量
m3/h
|
內效率
％
|
內功率
KW
|
所需功率
KW
|
電動機
|
|
型號
|
功率
|
|
10
|
D
|
1450
|
1
2
3
4
5
6
7
|
3442
3363
3265
3108
2922
2678
2422
|
35420
39713
44006
48299
52593
56886
61179
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
38.6
41.1
43.3
44.8
46.4
48.0
48.6
|
45.3
48.2
50.8
52.6
54.4
56.3
57.0
|
Y250M-4
|
55
|
|
10
|
D
|
960
|
1
2
3
4
5
6
7
|
1510
1480
1431
1363
1274
1176
1059
|
23450
26293
29135
31978
34820
37662
40505
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
11.2
12.0
12.6
13.0
13.4
13.9
14.1
|
13.1
14.1
14.8
15.3
15.7
16.3
16.5
|
Y200L1-6
|
18.5
|
|
10
|
D
|
730
|
1
2
3
4
5
6
7
|
872
853
823
784
735
676
617
|
17832
19993
22155
24316
26478
28639
30801
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
4.9
5.2
5.5
5.7
5.9
6.1
6.2
|
5.8
6.1
6.5
6.7
6.9
7.1
7.3
|
Y160L-8
|
7.5
|
|
12.5
|
D
|
960
|
1
2
3
4
5
6
7
|
2353
2304
2235
2128
2000
1833
1657
|
45800
51353
56904
62456
68008
73559
79111
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
34.20
36.40
38.32
39.69
41.07
42.33
42.99
|
40.13
42.71
44.97
46.58
48.19
49.67
50.45
|
Y280M-6
|
55
|
|
12.5
|
D
|
730
|
1
2
3
4
5
6
7
|
1363
1333
1294
1235
1157
1059
961
|
34828
39050
43271
47492
51714
55936
60157
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
15.05
16.02
16.87
17.52
18.06
18.59
18.96
|
17.66
18.80
19.80
20.56
21.19
21.18
22.25
|
Y225M-8
|
22
|
|
<
|
4-68型NO. 6.3C性能參數表
|
主軸
轉速
r/min
|
序號
|
全壓
Pa
|
流量
m3/h
|
內效率%
|
內功率kw
|
所需功率kw
|
電動機
|
三角帶
|
|
型號
|
功率kw
|
型號
|
根數
|
內周長
|
|
2240
|
1
|
3159
|
12852
|
84.8
|
13.29
|
16.09
|
Y180M-2
|
22
|
B
|
5
|
1800
|
|
2
|
3108
|
14511
|
88.1
|
14.22
|
17.21
|
|
3
|
3030
|
16169
|
90.5
|
15.03
|
18.19
|
|
4
|
2893
|
17828
|
91.4
|
15.67
|
18.96
|
|
5
|
2706
|
19486
|
90.2
|
16.24
|
19.65
|
|
6
|
2490
|
21144
|
85.9
|
16.89
|
20.44
|
|
7
|
2196
|
22803
|
81.3
|
17.11
|
20.80
|
|
2000
|
1
|
2510
|
11476
|
84.8
|
9.43
|
11.42
|
Y160M2-2
|
15
|
B
|
4
|
1800
|
|
2
|
2481
|
12956
|
88.1
|
10.13
|
12.27
|
|
3
|
2412
|
14437
|
90.5
|
10.69
|
12.94
|
|
4
|
2304
|
15917
|
91.4
|
11.15
|
13.49
|
|
5
|
2157
|
17398
|
90.2
|
11.56
|
14.00
|
|
6
|
1971
|
18879
|
85.9
|
12.03
|
14.56
|
|
7
|
1755
|
20359
|
81.3
|
12.21
|
14.78
|
|
1800
|
1
|
2040
|
10328
|
84.8
|
6.90
|
8.35
|
Y160M1-2
|
11
|
B
|
3
|
1800
|
|
2
|
2010
|
11660
|
88.1
|
7.39
|
8.94
|
|
3
|
1951
|
12993
|
90.5
|
7.78
|
9.42
|
|
4
|
1863
|
14325
|
91.4
|
8.11
|
9.82
|
|
5
|
1745
|
15658
|
90.2
|
8.41
|
10.19
|
|
6
|
1588
|
16991
|
85.9
|
8.73
|
10.56
|
|
7
|
1422
|
18324
|
81.3
|
8.90
|
10.77
|
|
1600
|
1
|
1608
|
9180
|
84.8
|
4.83
|
5.85
|
Y132S2-2
|
7.5
|
B
|
2
|
1800
|
|
2
|
1588
|
10365
|
88.1
|
5.19
|
6.28
|
|
3
|
1549
|
11550
|
90.5
|
5.49
|
6.65
|
|
4
|
1471
|
12734
|
91.4
|
5.69
|
6.89
|
|
5
|
1382
|
13918
|
90.2
|
5.92
|
7.17
|
|
6
|
1255
|
1510, 3
|
85.9
|
6.13
|
7.42
|
|
7
|
1117
|
16287
|
81.3
|
,
6.22
|
7.53
|
|
1400
|
1
|
1235
|
8032
|
84.8
|
3.25
|
4.10
|
Y132S-4
|
5.5
|
B
|
2
|
1800
|
|
2
|
1216
|
9069
|
88.1
|
3.48
|
4.39
|
|
3
|
1186
|
10105
|
90.5
|
3.68
|
4.65
|
|
4
|
1127
|
11142
|
91.4
|
3.82
|
4.82
|
|
5
|
1059
|
12178
|
90.2
|
3.97
|
5.02
|
|
6
|
961
|
13215
|
85.9
|
4.11
|
5.19
|
|
7
|
863
|
14251
|
81.3
|
4.20
|
5.31
|
|
1250
|
1
|
980
|
7172
|
84.8
|
2.30
|
2.91
|
Y112M-4
|
4
|
B
|
2
|
1800
|
|
2
|
970
|
8098
|
88.1
|
2.48
|
3.13
|
|
3
|
941
|
9024
|
90.5
|
2.61
|
3.29
|
|
4
|
902
|
9949
|
91.4
|
2.73
|
3.44
|
|
5
|
843
|
10874
|
90.2
|
2.82
|
3.57
|
|
6
|
764
|
11799
|
85.9
|
2.92
|
3.69
|
|
7
|
686
|
12724
|
81.3
|
2.98
|
3.77
|
|
1120
|
1
|
784
|
6426
|
84.8
|
1.65
|
2.26
|
Y100L2-4
|
3
|
B
|
2
|
1800
|
|
2
|
774
|
7255
|
88.1
|
1.77
|
2.42
|
|
3
|
755
|
8085
|
90.5
|
1.87
|
2.56
|
|
4
|
725
|
8913
|
91.4
|
1.97
|
2.69
|
|
5
|
676
|
9743
|
90.2
|
2.03
|
2.78
|
|
6
|
617
|
10572
|
85.9
|
2.11
|
2.88
|
|
7
|
549
|
11401
|
81.3
|
2.14
|
2.93
|
|
1000
|
1
|
627
|
5737
|
84.8
|
1.18
|
1.61
|
Y100L1-4
|
2.2
|
A
|
2
|
1800
|
|
2
|
617
|
6478
|
88.1
|
1.26
|
1.73
|
|
3
|
607
|
7218
|
90.5
|
1.35
|
1.84
|
|
4
|
578
|
7958
|
91.4
|
1.40
|
1.91
|
|
5
|
539
|
8699
|
90.2
|
1.44
|
1.97
|
|
6
|
490
|
9439
|
85.9
|
1.50
|
2.05
|
|
7
|
441
|
10179
|
81.3
|
1.53
|
2.09
|
|
900
|
1
|
509
|
5164
|
84.8
|
0.862
|
1.27
|
Y90L-4
|
1.5
|
A
|
2
|
1800
|
|
2
|
500
|
5830
|
88.1
|
0.919
|
1.35
|
|
3
|
490
|
6497
|
90.5
|
0.978
|
1.44
|
|
4
|
470
|
7163
|
91.4
|
1.02
|
1.40
|
|
5
|
441
|
7829
|
90.2
|
1.06
|
1.46
|
|
6
|
402
|
8496
|
85.9
|
1.10
|
1.51
|
|
7
|
353
|
9162
|
81.3
|
1.10
|
1.51
|
|
800
|
1
|
402
|
4590
|
84.8
|
0.60
|
0.89
|
Y90S-4
|
1.1
|
A
|
2
|
1800
|
|
2
|
392
|
5182
|
88.1
|
0.64
|
0.94
|
|
3
|
382
|
5775
|
90.5
|
0.68
|
1.00
|
|
4
|
372
|
6367
|
91.4
|
0.72
|
1.06
|
|
5
|
343
|
6959
|
90.2
|
0.74
|
1.08
|
|
6
|
313
|
7552
|
85.9
|
0.77
|
1.13
|
|
7
|
284
|
8144
|
81.3
|
0.79
|
1.17
|
|
|
4-68型NO. 8C性能參數表
|
|
主軸轉速r/min
|
序號
|
全壓Pa
|
流量m3/h
|
內效率%
|
內功率KW
|
所需功率KW
|
電動機
|
三角帶
|
|
型號
|
功率KW
|
型號
|
根數
|
內周長
|
|
1800
|
1
2
3
4
5
6
7
|
3314
3265
3177
3030
2834
2589
2314
|
21830
24559
27288
30016
32745
35474
38202
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
23.45
25.08
26.46
27.48
28.38
29.42
29.80
|
28.4
30.4
32.0
33.3
34.3
35.61
36.1
|
Y200L2-2
|
37
|
B
|
7
|
3150
|
|
1600
|
1
2
, 3
4
5
6
7
|
2618
2579
2510
2392
2235
2049
1833
|
19404
21830
24256
26681
29108
31532
33958
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
16.46
17.61
18.58
19.29
19.90
20.70
20.98
|
19.93
21.3
22.5
23.4
24.1
15.1
25.4
|
Y200L1-2
|
30
|
B
|
5
|
3150
|
|
1400
|
1
2
3
4
5
6
7
|
2009
1970
1921
1833
1715
1568
1401
|
16979
19101
21224
23346
25468
27591
29713
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
11.06
11.78
12.46
12.94
13.37
13.87
14.04
|
13.4
14.3
15.1
15.7
16.2
16.8
17.0
|
Y180M-4
|
18.5
|
B
|
4
|
3150
|
|
1250
|
1
2
3
4
5
6
7
|
1597
1568
1529
1460
1362
1245
1117
|
15159
17054
18949
20844
22739
24634
26528
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
7.85
8.42
8.85
9.20
9.48
9.83
9.99
|
9.5
10.1
10.7
11.1
11.5
11.9
12.1
|
Y160L-4
|
15
|
B
|
3
|
2500
|
|
1120
|
1
2
3
4
5
6
7
|
1284
1264
1225
1176
1098
1000
892
|
13583
15281
16979
18677
20375
22073
23770
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
5.65
6.05
6.35
6.64
6.84
7.07
7.15
|
6.8
7.3
7.7
8.0
8.3
8.6
8.7
|
Y160M-4
|
11
|
B
|
2
|
2500
|
|
1000
|
1
2
3
4
5
6
7
|
1019
1009
980
931
872
794
715
|
12128
13644
15160
16676
18192
19708
21224
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
4.00
4.31
4.54
4.70
4.86
5.01
5.12
|
5.1
5.4
5.7
5.9
6.1
6.1
6.2
|
Y132M-4
|
7.5
|
B
|
2
|
2000
|
|
900
|
1
2
3
4
5
6
7
|
833
813
794
755
706
647
578
|
10915
12279
13644
15008
16373
17738
19101
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
2.95
3.13
3.31
3.42
3.54
3.68
3.72
|
3.7
4.0
4.2
4.1
4.5
4.7
4.7
|
Y132S-4
|
5.5
|
B
|
2
|
2000
|
|
800
|
1
2
3
4
5
6
7
|
657
637
627
598
558
509
460
|
9702
10915
12128
13340
14554
15767
16979
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
2.07
2.18
2.32
2.41
2.49
2.58
2.64
|
2.6
2.8
2.9
3.0
3.1
3.3
3.3
|
Y112M-4
|
4
|
B
|
2
|
2000
|
|
710
|
1
2
3
4
5
6
7
|
519
509
490
470
441
402
362
|
8611
9687
10763
11840
12916
13992
15069
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
1.45
1.52
1.61
1.68
1.74
1.80
1.84
|
2.0
2.1
2.2
2.3
2.4
2.5
2.5
|
Y100L2-4
|
3
|
B
|
2
|
2000
|
|
630
|
1
2
3
4
5
6
7
|
402
402
392
372
343
313
284
|
7641
8596
9551
10506
11461
12416
13371
|
85.7
88.8
91.0
91.9
90.8
86.7
82.4
|
1.00
1.08
1.14
1.18
1.20
1.25
1.28
|
1.4
1.5
1.6
1.6
1.6
1.7
1.7
|
Y100L1-4
|
2.2
|
B
|
2
|
2000
|
|
|
4-68型NO. 10C性能參數表
|
|
主軸轉速r/min
|
序號
|
全壓Pa
|
流量m3/h
|
內效率％
|
內功率KW
|
所需功率KW
|
電動機
|
|
型號
|
功率KW
|
|
1250
|
1
2
3
4
5
6
7
|
2558
2499
2421
2313
2166
1988
1793
|
30543
34235
37936
41637
45338
49040
52740
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
24.8
26.3
27.7
28.8
29.7
30.6
31.0
|
30.0
31.9
33.5
34.8
35.9
37.1
37.6
|
Y225S-4
|
37
|
|
1120
|
1
2
3
4
5
6
7
|
2048
2009
1940
1852
1735
1567
1441
|
27358
30674
33990
37307
40623
43939
47256
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
17.8
19.0
19.9
20.6
21.3
22.0
22.3
|
21.5
23.0
24.1
25.0
25.8
26.7
27.0
|
Y200L-4
|
30
|
|
1000
|
1
2
3
4
5
6
7
|
1637
1597
1548
1480
1382
1274
1147
|
24427
27388
30349
33310
36270
39233
42192
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
12.7
13.5
14.2
14.7
15.1
15.7
15.9
|
15.4
16.3
17.1
17.8
18.3
19.0
19.2
|
Y180L-4
|
22
|
|
900
|
1
2
3
4
5
6
7
|
1323
1294
1254
1196
1127
1029
931
|
21984
24649
27314
29978
32644
35308
37974
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
9.23
9.8
10.3
10.7
11.1
11.4
11.6
|
11.2
11.9
12.5
13.0
13.5
13.8
14.0
|
Y160L-4
|
15
|
|
800
|
1
2
3
4
5
6
7
|
1049
1019
990
941
882
813
735
|
19541
21910
24279
26648
29017
31385
33754
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
6.50
6.87
7.24
7.49
7.73
8.02
8.14
|
7.87
9.31
8.77
9.07
9.36
9.70
9.85
|
Y160M-4
|
11
|
|
710
|
1
2
3
4
5
6
7
|
823
804
784
745
696
647
578
|
17343
19446
21548
23650
25752
27854
29956
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
4.53
4.81
5.09
5.26
5.41
5.66
5.68
|
5.72
6.07
6.16
6.37
6.55
6.85
6.88
|
Y132M-4
|
7.5
|
|
630
|
1
2
3
4
5
6
7
|
647
637
617
588
549
509
460
|
15389
17254
19119
20985
22850
24716
26581
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
3.16
3.38
3.56
3.69
3.79
3.95
4.02
|
3.99
4.27
4.49
4.66
4.78
5.00
6.40
|
Y132S-4
|
5.5
|
|
560
|
1
2
3
4
5
6
7
|
509
500
490
460
431
402
302
|
13679
15337
16995
18654
20311
21969
23627
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
2.21
2.36
2.51
2.57
2.65
2.77
2.81
|
2.79
2.98
3.17
3.24
3.34
3.50
3.57
|
Y112M-4
|
4
|
|
500
|
1
2
3
4
5
6
7
|
411
402
392
372
343
313
284
|
12214
13694
15175
16655
18135
19616
21096
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
1.59
1.69
1.78
1.85
1.87
1.93
1.97
|
2.01
2.14
2.26
2.34
2.37
2.44
2.48
|
Y100M-4
|
3
|
|
|
4-68型NO. 12.5C性能參數表
|
|
主軸轉速
r/min
|
序號
|
全壓
Pa
|
流量
m3/h
|
內效率
％
|
內功率
KW
|
所需功率
KW
|
電動機
|
三角帶
|
|
型號
|
功率
KW
|
型號
|
根數
|
內周長
|
|
1120
|
1
2
3
4
5
6
7
|
3206
3138
3040
2902
2716
2500
2255
|
53434
29912
66388
72865
79342
85819
92296
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
54.32
57.82
60.79
63.16
65.06
67.34
68.25
|
65.76
69.99
73.59
76.45
78.75
81.51
82.62
|
Y280S-4
|
75
|
D
|
6
|
4000
|
|
Y280M-4
|
90
|
|
1000
|
1
2
3
4
5
6
7
|
2559
2500
2422
2314
2167
1990
1794
|
47710
53492
29276
65058
70841
76624
82407
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
38.71
41.14
43.25
44.96
46.34
47.86
48.49
|
46.86
49.80
52.35
54.43
56.10
57.94
58.70
|
Y250M-4
|
55
|
C
|
8
|
4000
|
|
Y280S-4
|
75
|
|
900
|
1
2
3
4
5
6
7
|
2069
2030
1961
1873
1755
1618
1451
|
42938
48144
53348
58552
63758
68962
74166
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
28.17
30.06
31.51
32.75
33.78
35.01
35.29
|
34.10
36.38
38.15
39.64
40.90
42.39
42.72
|
Y280S-6
|
45
|
C
|
6
|
4000
|
|
800
|
1
2
3
4
5
6
7
|
1637
1598
1549
1480
1382
1274
1147
|
38168
42794
47424
52046
56673
61300
65926
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
19.82
21.04
22.13
23.01
23.65
24.52
24.80
|
23.99
25.47
26.79
27.06
28.63
29.68
30.02
|
Y225M-6
|
30
|
C
|
4
|
4000
|
|
710
|
1
2
3
4
5
6
7
|
1284
1265
1225
1167
1088
1000
902
|
33874
37980
42086
46191
50297
54403
58509
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
13.80
14.78
15.54
16.10
16.50
17.07
17.31
|
16.70
17.89
18.81
19.48
20.01
20.67
20.95
|
Y200L2-6
|
22
|
C
|
3
|
4000
|
|
630
|
1
2
3
4
5
6
7
|
1010
990
961
912
863
794
706
|
30057
33700
37344
40987
44630
48273
51917
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
9.62
10.27
10.81
11.16
11.62
12.03
12.02
|
11.75
12.43
13.09
13.51
14.07
14.57
14.55
|
Y180L-6
|
15
|
C
|
2
|
4000
|
|
560
|
1
2
3
4
5
6
7
|
804
784
755
725
676
627
558
|
26717
29956
33194
36433
39671
42910
46148
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
6.81
7.23
7.55
7.89
8.10
8.45
8.46
|
8.24
8.75
9.14
9.56
9.81
10.23
10.24
|
Y160L-6,
|
11
|
C
|
2
|
3550
|
|
500
|
1
2
3
4
5
6
7
|
637
627
608
578
539
500
451
|
23855
26746
29638
32529
35421
38312
41204
,
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
4.82
5.16
5.43
5.62
5.77
6.01
6.09
|
6.60
6.25
6.57
6.80
6.98
7.28
7.38
|
Y160M-6
|
7.5
|
C
|
2
|
3550
|
|
450
|
1
2
3
4
5
6
7
|
519
509
490
470
441
402
362
|
21469
24071
26674
29276
31879
34481
37083
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
3.54
3.77
3.94
4.11
4.24
4.35
4.41
|
4.47
4.76
4.98
5.19
5.37
5.49
5.57
|
Y132M2-6
|
5.5
|
C
|
2
|
3550
|
|
400
|
1
2
3
4
5
6
7
|
411
402
392
372
343
313
284
|
19084
21397
23710
26023
28337
30650
32963
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
2.49
2.65
2.80
2.90
2.94
3.02
3.07
|
3.14
3.34
3.54
3.66
3.71
3.81
3.88
|
Y132M1-6
|
4
|
C
|
2
|
3550
|
|
|
4-68型NO. 16B性能參數表
|
|
主軸轉速
r/min
|
序號
|
全壓
Pa
|
流量
m3/h
|
內效率
％
|
內功率
KW
|
所需功率
KW
|
電動機
|
|
型號
|
功率
KW
|
|
960
|
1
2
3
4
5
6
7
|
3863
3775
3658
3941
3275
3010
2716
|
96052
107694
119337
130980
142623
154265
165908
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
118
125
132
137
141
146
148
|
142
151
160
165
171
176
179
|
Y355M2-6
|
200
|
|
800
|
1
2
3
4
5
6
7
|
2678
2628
2540
2422
2275
2088
1882
|
80043
89745
99448
109150
118852
128554
138257
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
68
73
76
79
82
84
85
|
83
88
92
96
99
102
103
|
Y315M1-6
|
90
|
|
Y315M2-6
|
110
|
|
710
|
1
2
3
4
5
6
7
|
2118
2069
2000
1912
1794
1647
1480
|
71038
79649
88260
96871
105481
114092
122703
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
48
51
53
55
57
59
60
|
58
61
64
67
69
71
72
|
Y315S-6
|
75
|
|
630
|
1
2
3
4
5
6
7
|
1667
1627
1578
1500
1412
1294
1167
|
93034
70675
78315
85956
93596
101237
108877
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
33
35
37
39
40
41
42
|
40
43
45
47
48
50
50
|
Y280M-6
|
55
|
|
560
|
1
2
3
4
5
6
7
|
1314
1284
1245
1186
1117
1019
921
|
56030
62822
69613
76405
83197
89988
96780
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
23.3
24.8
26.1
27.1
28.1
28.8
29.3
|
28.3
30.0
31.6
32.8
34.0
34.9
35.4
|
Y250M-6
|
37
|
|
500
|
1
2
3
4
5
6
7
|
1049
1029
990
951
892
813
735
|
50027
56091
62155
68219
74283
80346
86410
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
16.6
17.8
18.5
19.4
20.0
20.5
20.8
|
20.1
21.5
22.4
23.5
24.2
24.8
25.2
|
Y225M-6
|
30
|
|
450
|
1
2
3
4
5
6
7
|
853
833
804
764
715
657
598
|
45024
50482
55939
61397
66854
72312
77769
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
12.2
12.9
13.5
14.0
14.4
14.9
15.3
|
14.7
15.7
16.4
17.0
17.5
18.0
18.5
|
Y200L1-6
|
18.5
|
|
400
|
1
2
3
4
5
6
7
|
666
657
637
608
568
519
470
|
40022
44873
49724
54575
59426
64277
69128
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
8.50
9.07
9.55
9.91
10.2
10.5
10.7
|
10.2
11.0
11.6
12.0
12.4
12.7
12.9
|
Y180L-6
|
15
|
|
355
|
1
2
3
4
5
6
7
|
529
519
500
480
451
411
372
|
35519
39825
44130
48435
52741
57046
61351
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
5.96
6.37
6.65
6.95
7.18
7.37
7.50
|
7.22
7.71
8.05
8.41
8.69
8.92
9.07
|
Y160L-6
|
11
|
|
315
|
1
2
3
4
5
6
7
|
411
402
392
372
353
323
294
|
31517
35337
39158
42978
46798
50618
54439
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
4.12
4.38
4.63
4.78
4.99
5.14
5.25
|
5.2
5.5
5.8
6.0
6.3
6.49
6.62
|
Y160M-6
|
7.5
|
|
|
4-68型NO. 20B性能參數表
|
|
主軸轉速
r/min
|
序號
|
全壓
Pa
|
流量
m3/h
|
內效率
％
|
內功率
KW
|
所需功率KW
|
電動機
|
|
型號
|
功率KW
|
|
710
|
1
2
3
4
5
6
7
|
3304
3226
3128
2981
2794
2569
2324
|
138747
155565
172383
189200
206018
222836
239654
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
145
154
162
168
174
180
183
|
176
187
197
204
210
217
221
|
Y355M-8
|
220
|
|
630
|
1
2
3
4
5
6
7
|
2598
2540
2461
2353
2206
2030
1824
|
123113
138036
152959
197882
182805
197728
212650
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
101
108
1, 13
118
122
126
127
|
123
131
137
143
147
151
154
|
Y355M2-8
|
160
|
|
560
|
1
2
3
4
5
6
7
|
2059
2010
1951
1853
1745
1598
1441
|
109434
122699
135964
149228
162493
175758
189023
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
71.4
75.9
79.9
82.2
85.6
88.2
89.3
|
86.5
91.8
96.7
100
104
107
108
|
Y315M3-8
|
110
|
|
500
|
1
2
3
4
5
6
7
|
1637
1598
1549
1480
1392
1274
1147
|
97709
109553
121396
133240
145083
156927
168770
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
50.7
53.8
56.7
58.9
61.0
62.8
63.5
|
61.4
65.2
68.6
71.3
73.8
76.0
76.9
|
Y315M2-8
|
75
|
|
450
|
1
2
3
4
5
6
7
|
1323
1294
1255
1196
1127
1029
|
87938
98597
109257
119916
130575
141234
151893
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
36.9
39.3
41.3
42.8
44.4
45.6
46.4
|
44.7
47.5
50.0
51.9
53.8
55.2
56.2
|
Y315S-8
|
55
|
|
400
|
1
2
3
4
5
6
7
|
1049
1029
990
951
892
813
735
|
78167
87642
97117
106592
116067
125541
135016
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
26
27.8
29
30.3
31.3
32.1
32.6
|
31.5
33.6
35.1
36.7
37.8
38.8
39.4
|
Y280M-8
|
45
|
|
355
|
1
2
3
4
5
6
7
|
823
804
784
745
696
647
578
|
69373
77782
86191
94600
103009
111418
119827
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
18.1
19.2
20.4
21.1
21.6
22.6
22.7
|
21.9
23.3
24.7
25.5
26.2
27.4
27.5
|
Y250M-8
|
30
|
|
315
|
1
2
3
4
5
6
7
|
647
637
617
588
549
509
460
|
61557
69018
76480
83941
91402
98864
106325
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
12.6
13.5
14.2
14.7
15.2
15.8
16.1
|
15.3
16.4
17.2
17.9
18.3
19.2
19.5
|
Y225M-8
|
22
|
|
280
|
1
2
3
4
5
6
7
|
509
500
490
460
431
402
362
|
54717
61349
67982
74614
81247
87879
94511
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
8.85
9.44
10.04
10.27
10.58
11.09
11.24
|
10.7
11.42
12.15
12.43
12.81
13.42
13.61
|
Y200L-8
|
15
|
|
250
|
1
2
3
4
5
6
7
|
411
402
392
372
343
323
284
|
48855
54776
60698
66620
72542
78463
84385
|
87.6
90.3
92.2
93.0
92.0
88.5
84.7
|
6.38
6.77
7.71
7.41
7.52
7.97
7.87
|
7.72
8.20
8.68
8.97
9.10
9.65
9.52
|
Y180L-8
|
11
|
|
更多產品知識請訪問周口風機官網：www.trpaudio.com 阿里巴巴旺鋪：https://tygfj.1688.com 手機：15539485098 電話：0394-8520911 劉經理
相關閱讀：
XQI型XQII型斜槽高壓離心通風機介紹
4-72型離心通風機參數性能介紹
