GXF管道斜流通風機
一、特性及應用
GXF斜流風機應用斜流子午加速設計方法，采用鼓形或直形風筒、錐形輪轂、扭曲翼形葉片結構形式。兼有離心式風機壓力系數較高和軸流式風機流量系數較大的特點，具有噪聲低、耗電省、結構緊湊等優點，臥式、立式安裝均可。廣泛適用于工業和民用建筑的送排風系統。可根據輸送介質的要求，制成防腐、防爆型，用于輸送有腐蝕性、易燃易爆的氣體。
本系列風機亦可制成屋頂式，表示方法為機號后加字母“W”。
本系列風機可根據安裝使用場合要求，可外設消聲箱體，表示方法為機號后加字母“X”。
二、產品優勢：
在同機號相比之下，流量大與離心式風機；體積小于離心式風機，GXF斜流風機具有高效運行區寬廣、噪聲低、占地小、安裝方便等優點，該風機不影響管道布置和走向，最適宜與為直管道加壓和送排風，對于空間狹小的機房，尤其顯示出它的緊湊和優越性。

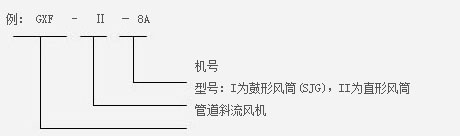

三、型號說明
|
三、GXF-I型性能參數
|
機號
NO. |
轉速
(r/min) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
機號
NO. |
轉速
(r/min) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
2.0F |
1450 |
200
400
500
600 |
110
91
70
54 |
0.04 |
58 |
16 |
4.5S |
960 |
1500
3000
4000
5000 |
360
275
150
100 |
0.37 |
61 |
70 |
|
2.5F |
1450 |
300
450
600
1000 |
180
165
150
110 |
0.12 |
60 |
24 |
4.5F |
1450 |
2000 4000
6000
7000 |
580
480
350
250 |
1.1 |
68 |
80 |
|
2.5D |
2900 |
580
890
1210
1980 |
716
650
580
450 |
0.75 |
73 |
32 |
5.0S |
960 |
1500
2500
4000
6000 |
360
290
240
150 |
0.75 |
63 |
90 |
|
3.0F |
1450 |
500
750
1500
2000 |
260
240
170
130 |
0.25 |
61 |
27 |
5.0F |
1450 |
2000
4000
7000
10000 |
710
580
480
345 |
2.2 |
69 |
110 |
|
3.0D |
2900 |
980
1460
2880
3860 |
1000
950
670
500 |
1.1 |
77 |
46 |
6.0S |
960 |
3000
6000
8000
11000 |
480
360
260
240 |
1.5 |
65 |
150 |
|
3.5S |
960 |
800
1500
2000
2500 |
140
100
80
50 |
0.18 |
59 |
42 |
6.0F |
1450 |
4000
8000
12000
18000 |
1200
870
690
380 |
5.5 |
75 |
165 |
|
3.5F |
1450 |
1000
2000
3000
4000 |
320
200
190
110 |
0.37 |
61 |
45 |
7.0S |
960 |
4000
8000
15000
18000 |
600
500
350
260 |
3 |
72 |
215 |
|
3.5D |
2900 |
1900
3860
5800
7880 |
1100
760
720
430 |
2.2 |
79 |
65 |
8.0E |
720 |
6000
10000
15000
25000 |
700
585
510
210 |
4 |
68 |
372 |
|
4.0S |
960 |
1000
2000
3000
4000 |
190
150
110
51 |
0.25 |
60 |
61 |
8.0S1 |
960 |
6000
10000
15000
25000 |
780
700
600
400 |
5.5 |
71 |
320 |
|
4.0F |
1450 |
1500
2500
4000
5000 |
420
390
280
220 |
0.75 |
62 |
67 |
|
8.0S2 |
960 |
6000
10000
15000
25000 |
880
790
685
510 |
7.5 |
72 |
360 |
|
|
五、GXF-II型性能參數
|
機號
NO. |
轉速
(r/min) |
風量
(m3/h) |
風壓
(Pa) |
單速
功率
(kW) |
雙速
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
3C |
2900 |
3230 |
166 |
1.1 |
1.1/0.85 |
78 |
30 |
|
3040 |
263 |
|
2830 |
348 |
|
2620 |
427 |
|
2270 |
478 |
|
3A |
1450 |
1663 |
73 |
0.12 |
65 |
25 |
|
1523 |
90 |
|
1392 |
104 |
|
1260 |
115 |
|
1070 |
120 |
|
3B |
1450 |
1960 |
96 |
0.18 |
/ |
70 |
25 |
|
1? 1800 |
119 |
|
1640 |
144 |
|
1480 |
159 |
|
1320 |
166 |
|
4C |
2900 |
7663 |
468 |
2.2 |
1.8/1.3 |
85 |
44 |
|
7195 |
617 |
|
6716 |
758 |
|
6205 |
849 |
|
5380 |
954 |
|
4A |
1450 |
3945 |
130 |
0.37 |
71 |
32 |
|
3612 |
160 |
|
3300 |
185 |
|
2982 |
204 |
|
2538 |
213 |
|
4B |
1450 |
4642 |
171 |
0.55 |
/ |
75 |
38 |
|
4260 |
212 |
|
3880 |
256 |
|
3503 |
282 |
|
3127 |
296 |
|
4.5C |
2900 |
10338 |
521 |
3 |
3/2.4 |
87 |
58 |
|
9573 |
712 |
|
8684 |
858 |
|
7785 |
951 |
|
6769 |
1020 |
|
4.5A |
1450 |
5608 |
165 |
0.55 |
72 |
50 |
|
5141 |
203 |
|
4700 |
235 |
|
4252 |
261 |
|
3623 |
272 |
|
4.5B |
1450 |
6552 |
217 |
0.75 |
/ |
77 |
52 |
|
6021 |
269 |
|
5500 |
320 |
|
4961 |
360 |
|
4432 |
378 |
|
5C |
2900 |
12648 |
468 |
4 |
4/3.3 |
90 |
70 |
|
11200 |
739 |
|
9808 |
934 |
|
7295 |
1082 |
|
3286 |
1225 |
|
5A |
1450 |
7711 |
203 |
0.75 |
75 |
56 |
|
7062 |
248 |
|
6580 |
280 |
|
5830 |
317 |
|
5009 |
337 |
|
5B |
1450 |
9072 |
267 |
1.5 |
/ |
80 |
60 |
|
8327 |
329 |
|
7702 |
390 |
|
6748 |
439 |
|
6170 |
468 |
|
機號
NO. |
轉速
(r/min) |
風量
(m3/h) |
風壓
(Pa) |
單速
功率
(kW) |
雙速
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
5.5C |
2900 |
18443 |
786 |
7.5 |
8/6.5 |
92 |
120 |
|
16567 |
1101 |
|
14286 |
1310 |
|
11725 |
1441 |
|
8335 |
1511 |
|
5.5A |
1450 |
9903 |
223 |
1.5 |
79 |
75 |
|
9375 |
300 |
|
8733 |
367 |
|
8128 |
417 |
|
7075 |
473 |
|
5.5B |
1450 |
11998 |
318 |
2.2 |
/ |
82 |
80 |
|
11074 |
398 |
|
10200 |
473 |
|
9153 |
535 |
|
8229 |
568 |
|
6C |
2900 |
21984 |
714 |
11 |
11/9 |
95 |
185 |
|
19540 |
1106 |
|
16823 |
1398 |
|
12587 |
1627 |
|
5636 |
1820 |
|
6A |
1450 |
13829 |
291 |
2.2 |
81 |
96 |
|
12627 |
356 |
|
11600 |
408 |
|
10425 |
455 |
|
8873 |
474 |
|
6B |
1450 |
14226 |
333 |
3 |
/ |
84 |
96 |
|
13195 |
459 |
|
12084 |
538 |
|
11008 |
602 |
|
9513 |
646 |
|
6.5C |
2900 |
27048 |
822 |
15 |
14/11 |
97 |
190 |
|
24650 |
1220 |
|
22005 |
1509 |
|
18400 |
1830 |
|
14298 |
2030 |
|
6.5B |
1450 |
17186 |
356 |
3 |
84 |
115 |
|
15755 |
435 |
|
14500 |
510 |
|
13036 |
561 |
|
11105 |
585 |
|
6.5A |
960 |
11641 |
151 |
1.5 |
/ |
76 |
110 |
|
10629 |
184 |
|
9764 |
211 |
|
8775 |
236 |
|
7649 |
246 |
|
7C |
1450 |
27478 |
615 |
11 |
11/9 |
90 |
200 |
|
25633 |
738 |
|
24084 |
803 |
|
22411 |
859 |
|
20814 |
900 |
|
7A |
960 |
16754 |
235 |
2.2 |
81 |
125 |
|
15388 |
292 |
|
14110 |
351 |
|
12679 |
391 |
|
11329 |
410 |
|
7B |
1450 |
22412 |
417 |
4 |
/ |
85 |
125 |
|
20524 |
508 |
|
19020 |
587 |
|
16946 |
651 |
|
14559 |
691 |
|
|
機號
NO. |
轉速
(r/min |
風量
(m3/h) |
風壓
(Pa) |
單速
功率
(kW) |
雙速
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
8C |
1450 |
37971 |
698 |
15 |
14/11 |
92 |
245 |
|
35080 |
873 |
|
32010 |
1050 |
|
28996 |
1182 |
|
26060 |
1247 |
|
8A |
960 |
22298 |
240 |
3 |
82 |
175 |
|
20420 |
298 |
|
19010 |
340 |
|
16859 |
377 |
|
14484 |
401 |
|
8B |
960 |
24769 |
302 |
5.5 |
/ |
85 |
185 |
|
22936 |
378 |
|
21009 |
455 |
|
19812 |
509 |
|
17002 |
540 |
|
9C |
1450 |
47944 |
700 |
15 |
16/13 |
93 |
275 |
|
43814 |
850 |
|
40500 |
978 |
|
36173 |
1088 |
|
30885 |
1138 |
|
9A |
960 |
30245 |
271 |
4 |
83 |
215 |
|
28581 |
313 |
|
26067 |
380 |
|
24102 |
435 |
|
20661 |
468 |
|
9B |
960 |
33257 |
359 |
7.5 |
/ |
87 |
260 |
|
30947 |
452 |
|
28473 |
552 |
|
26687 |
612 |
|
22807 |
674 |
|
10C |
1450 |
58047 |
643 |
18.5 |
22/18.5 |
94 |
360 |
|
54040 |
770 |
|
49404 |
892 |
|
44008 |
1020 |
|
36712 |
1117 |
|
10B |
960 |
41540 |
358 |
11 |
87 |
340 |
|
39124 |
473 |
|
36500 |
580 |
|
32367 |
672 |
12/9 |
|
29250 |
736 |
|
10A |
720 |
36189 |
259 |
5.5 |
81 |
340 |
|
33880 |
296 |
|
31416 |
347 |
|
28775 |
388 |
|
24864 |
420 |
|
11C |
960 |
67018 |
574 |
22 |
20/15 |
94 |
440 |
|
61833 |
715 |
|
56500 |
852 |
|
50900 |
955 |
|
45856 |
1017 |
|
11A |
720 |
43624 |
259 |
5.5 |
83 |
325 |
|
39992 |
316 |
|
37200 |
361 |
|
33086 |
407 |
|
28190 |
425 |
|
機號
NO. |
轉速
(r/min) |
風量
(m3/h) |
風壓
(Pa) |
單速
功率
(kW) |
雙速
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
11B |
960 |
55163 |
431 |
15 |
/ |
88 |
380 |
|
51872 |
561 |
|
48010 |
703 |
|
42857 |
801 |
|
39047 |
893 |
|
12C |
960 |
74088 |
494 |
22 |
25/12 |
95 |
480 |
|
70152 |
659 |
|
66010 |
780 |
|
60010 |
882 |
|
52940 |
1047 |
|
12A |
720 |
55057 |
316 |
7.5 |
85 |
380 |
|
50421 |
385 |
|
47008 |
440 |
|
41659 |
494 |
|
35764 |
523 |
|
12B |
960 |
67341 |
427 |
15 |
/ |
90 |
420 |
|
60486 |
599 |
|
52162 |
728 |
|
46810 |
885 |
|
42432 |
922 |
|
13C |
960 |
94439 |
605 |
37 |
37/18 |
96 |
720 |
|
89141 |
793 |
|
82020 |
962 |
|
73606 |
1122 |
|
66645 |
1235 |
|
13A |
720 |
72249 |
365 |
15 |
87 |
520 |
|
66576 |
450 |
|
61010 |
521 |
|
55252 |
583 |
|
47370 |
616 |
|
13B |
720 |
73770 |
405 |
22 |
/ |
91 |
600 |
|
68998 |
542 |
|
62655 |
655 |
|
56358 |
745 |
|
49326 |
787 |
|
14C |
960 |
114829 |
798 |
45 |
45/22 |
98 |
970 |
|
105377 |
977 |
|
94925 |
1188 |
|
86965 |
1261 |
|
74514 |
1318 |
|
14A |
720 |
81213 |
385 |
18.5 |
88 |
700 |
|
74837 |
474 |
|
68580 |
548 |
|
62107 |
614 |
|
53248 |
649 |
|
14B |
720 |
85213 |
397 |
22 |
/ |
89 |
740 |
|
80253 |
528 |
|
74991 |
644 |
|
69357 |
730 |
|
60000 |
817 |
|
|
|
相關斜流風機產品：GXF管道斜流通風機
